RY-AL02 – новая серия линейных актуаторов отечественного производства

В серийное производство запущены линейные актуаторы RY-AL02 – готовые исполнительные механизмы, предназначенные для построения систем линейного перемещения в промышленном оборудовании. Конструкция основана на шарико-винтовой передаче (ШВП) и электродвигателях двух типов – серводвигателях и шаговых двигателях, что позволяет подобрать решение под разные требования к скорости, усилию и точности позиционирования.
Все актуаторы серии RY-AL02 построены по единому принципу: вращение двигателя преобразуется в поступательное движение штока через шарико-винтовую передачу. Привод может быть реализован напрямую либо через ременный или планетарный редуктор.

Основные конструктивные элементы:

• корпус – алюминиевый профиль 100x100 мм;

• ШВП – диаметр винта 25 мм, шаг 10 мм или 25 мм;

• электродвигатель – серво или шаговый;

• магнитный концевой датчик – 3...36 В, возможно срабатывание через металл;

• крепления – резьбовое отверстие М12 в верхней части и нижние монтажные отверстия под проушины и цапфы.

Какую модификацию выбрать?

Промышленные задачи различаются по режимам работы, поэтому линейка RY-AL02 включает несколько заранее рассчитанных модификаций с акцентом на разные параметры.

1. Шаг ШВП – усилие или скорость

Модели с шагом ШВП 10 мм обеспечивают повышенное тяговое усилие и устойчивую работу под нагрузкой. Они предназначены для прижимных механизмов, фиксации и операций с сопротивлением. ШВП 25 мм ориентированы на высокую скорость перемещения и применяются в узлах подачи, транспортных модулях и динамичных автоматизированных системах.

2. Тип привода – шаговый или серводвигатель

Шаговые двигатели – экономичное решение, подходят для большинства стандартных задач, просты в управлении. Серводвигатели обеспечивают высокую динамику, точность позиционирования и стабильную скорость.

3. Редуктор – выбор в зависимости от нагрузки

Варианты без редуктора обеспечивают максимальную скорость, минимальные механические потери и компактность. Планетарные редукторы применяются в моделях, рассчитанных на значительное увеличение усилия и работу с тяжелыми нагрузками. Ременные решения дают универсальный баланс параметров.

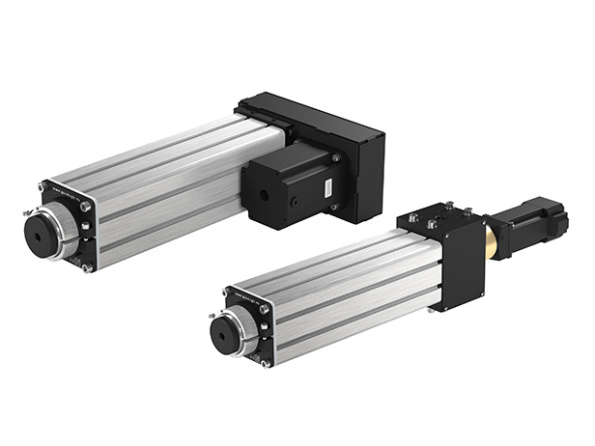

4. Компоновка – соосная или параллельная

Соосное расположение – двигатель находится на одной линии с корпусом актуатора. Это компактное, обеспечивающее повышенную жесткость конструкции решение. Такой актуатор удобно интегрировать в вертикальные узлы. Параллельное расположение – двигатель вынесен вбок и соединен со штоком через ременный редуктор. Эта схема сокращает общую длину механизма и дает гибкость в передаче крутящего момента.

Диапазон возможностей серии RY-AL02

Серия RY-AL02 перекрывает широкий диапазон характеристик – от скоростных решений до исполнений с усилием свыше 2500 Н. Заказчик выбирает готовое исполнение с уже рассчитанными и проверенными параметрами, соответствующее требованиям конкретной задачи.

Линейка RY-AL02 предполагает:

• усилия от 420 до 2520 Н;

• скорости от 50 до 1250 мм/с;

• рабочие ходы 200 / 400 / 500 мм;

• различные компоновки и передаточные числа.
