Выбор жидкостного шпинделя под задачи ЧПУ-обработки

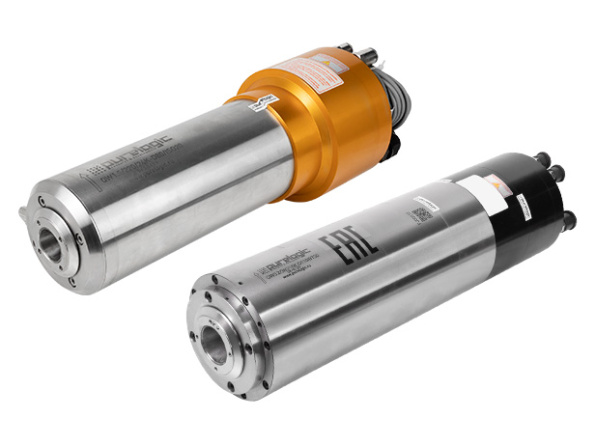

Шпиндели с жидкостным охлаждением – это высокооборотные электродвигатели со встроенным валом, в которых температура поддерживается за счет постоянной циркуляции охлаждающей жидкости через внутренний контур охлаждения. Линейка шпинделей жидкостного охлаждения Purelogic R&D разделена на два класса: стандартные системы с ручной сменой инструмента и высокопроизводительные устройства с автосменой (ATC). Жидкостный контур охлаждения обеспечивает стабильный тепловой режим прецизионных подшипников (класс P4/угловой контакт) независимо от продолжительности рабочего цикла.

Сегмент легких и средних нагрузок (сеть 220 В)

Базовая модель QW2.2/220/24K-D80/ER20 – мощность 2.2 кВт, цанга ER20, до 24000 об/мин.

Оптимальное решение для координатных осей легкого и среднего класса, для раскроя и 3D-фрезеровки дерева, фанеры, МДФ, пластиков и композитов. Цанга ER20 позволяет использовать фрезы с толстым хвостовиком (до 13 мм), что важно для быстрой черновой выборки материала.

Серийное производство и цветные металлы (сеть 380 В)

Модель QW3.2/380/24K-D100/ER20 – мощность 3.2 кВт, усиленный корпус 100 мм.

Предназначен для работы в составе трехфазных промышленных сетей. За счет массивного корпуса и повышенной жесткости шпиндельного узла модель справляется с длительными радиальными нагрузками. Применяется для силовой обработки цветных металлов (дюралюминий, латунь, медь), а также для работы по дереву на высоких скоростях подачи.

Автоматизированные цеха: шпиндели с автосменой инструмента (ATC)

Рекомендуемая модель: QW4.5/380/24K-D110/BT30 – мощность 4.5 кВт, под конусы BT30.

Если в процессе изготовления одной детали станок должен сначала сделать черновую выборку крупной фрезой, затем чистовой проход тонким конусом, а в конце – просверлить отверстия, то оптимальным выбором станет шпиндель с автоматической сменой инструмента. Пневматический механизм захвата конуса BT30 автоматизирует процесс, устраняет простои оборудования на ручную затяжку гайки и исключает человеческий фактор. Наличие гибридных керамических подшипников снижает трение и тепловыделение на частотах до 800 Гц.

Специализированные решения в линейке QW

Для производственных задач с нестандартными требованиями к крутящему моменту или оборотам применяются специализированные исполнения.

Модель QW0.3/75/60K – 300 Вт, патрон ER8, диаметр 48 мм. Работает на частотах до 1000 Гц и развивает скорость до 60 000 об/мин. Разработана для обработки мелких штампов, клише, ювелирных изделий и печатных плат сверхтонкими фрезами.

Модели QW7.5/380/12K (7.5 кВт, конус BT40) и QW12/380/12K (12 кВт, конус BT40). Предназначены для силовой фрезерной обработки стали, чугуна, раскроя толстолистового цветного проката и изготовления пресс-форм. Сниженная максимальная скорость (12 000 об/мин) компенсируется высоким крутящим моментом.
