Бабки станка: передняя и задняя

Бабками в станке называют специальные узлы, которые устанавливаются на станину и играют важную роль в позиционировании, удержании и вращении заготовок в процессе обработки. Передняя и задняя бабки расположены в разных частях станка и выполняют разные функции.

Передняя бабка неподвижно закреплена и, в большинстве случаев, установлена с левой стороны. В центре этой бабки находится шпиндель, который отвечает за создание вращательного движения, необходимого для точения, сверления и других процессов обработки. Шпиндель приводится в движение электродвигателем. Управляя двигателем можно контролировать вращение шпинделя и заготовки. Кроме того, конструкция передней бабки включает:

• патрон или цанговое удерживающее устройство на торце шпинделя – для фиксации и захвата заготовки или режущего инструмента;

• приводной механизм – систему шестерен, ремней и валов для передачи крутящего момента от двигателя станка к шпинделю, а также регулировки скорости вращения шпинделя;

• подшипники – для поддержки шпинделя и уменьшения трения при его вращении;

• опционально передние бабки могут быть дополнены системой автоматической смены инструмента и системой подачи СОЖ.

Задняя бабка перемещается в нужное положение вручную по направляющим. После этого она фиксируется, а установленный на ней инструмент перемещается с помощью винта. При использовании режущего инструмента, например, сверла или развертки, подача осуществляется этим винтом. Выдвижная часть задней бабки называется стволом и обычно имеет на конце крепление с конусом Морзе. При токарной обработке инструмент неподвижен, а заготовка вращается, поэтому задние бабки рекомендуется использовать совместно с поворотными осями.

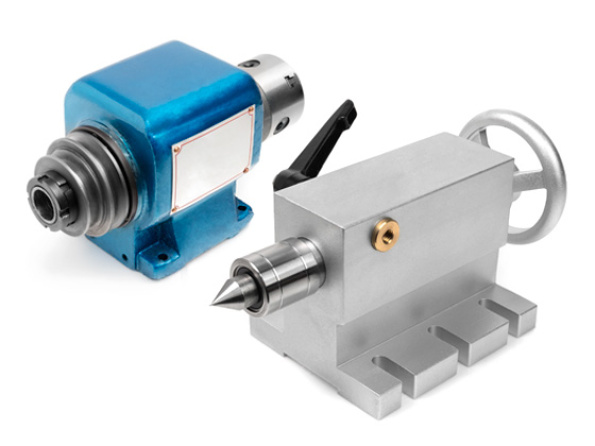

В интернет-магазине Purelogic представлены передние бабки для токарных станков с 3-, 4-кулачковыми патронами, а также сверлильная приводная головка с конусом Морзе для закрепления инструмента. Мы также предлагаем задние бабки с центрами вращения трех типов и специальную заднюю бабку PLAT-01 для поворотной оси нашего производства.

На все изделия предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru.
