Линейные двигатели: принцип работы и основные типы

Линейный двигатель – это привод прямого действия, в котором поступательное движение формируется непосредственно электромагнитным полем, без использования винтовых пар, ремней и редукторов. Отсутствие промежуточной механики упрощает конструкцию, повышает динамику, точность и повторяемость, а бесконтактный принцип работы снижает износ и требования к техническому обслуживанию. За счет этого линейные двигатели рассматриваются как перспективное решение для станкостроения, автоматизации и высокоточных систем перемещения.

Конструктивно линейный привод состоит из подвижной части с обмотками и неподвижного статора с постоянными магнитами. Характеристики привода определяются типом магнитной системы, наличием или отсутствием железного сердечника, а также длиной магнитного пути.

В нашем интернет-магазине представлены несколько типов линейных двигателей.

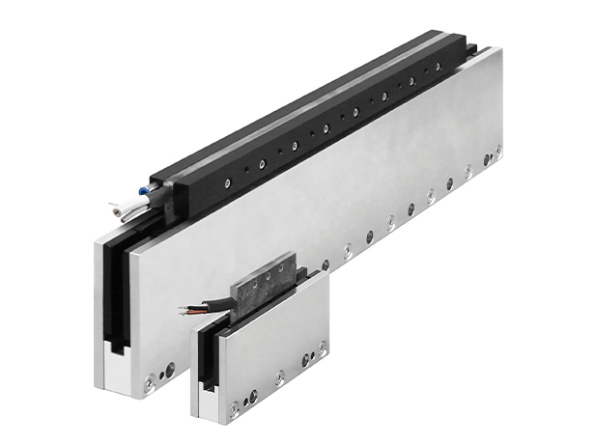

• Безжелезные линейные двигатели серии GYU с U-образной конструкцией. В конструкции отсутствует железный сердечник, поэтому магнитное притяжение между двигателем и статором стремится к нулю, что обеспечивает плавный ход, низкие вибрации и высокую динамику. Применяются в прецизионных и высокоскоростных осях с малыми и средними нагрузками (номинальное усилие – от 10 до 700 Н).

• Плоские двигатели с железным сердечником серии GYP, в которых концентрация магнитного потока позволяет получить более высокие усилия и жесткость системы. Подходят для нагруженных осей и промышленного оборудования (номинальное усилие – от 110 до 1440 Н).

• Линейные приводы серий GYP20 и GYP30 с двойным рядом постоянных магнитов разработаны для тяжелых задач. Такая конфигурация в сочетании с железным сердечником обеспечивает высокую плотность и симметрию магнитного поля.

• Цилиндрические безжелезные двигатели серия GYG со штоковым статором и кольцевыми магнитами, отличающиеся отсутствием магнитного притяжения и хорошей динамикой. Применяются в компактных линейных модулях и специализированных приводах (номинальное усилие – 13...42 Н).

Выбор конкретной серии определяется требованиями к динамике, точности, усилию и длине хода. Общие преимущества линейных двигателей, независимо от конструкции, включают:

• прямой привод без механических передач, исключающий люфты и упругие деформации;

• высокая динамика и ускорения;

• высокая точность и повторяемость позиционирования;

• масштабируемость хода за счет выбора длины статора;

• возможность выбора конструкции под задачу: безжелезные двигатели для плавности и динамики, двигатели с железным сердечником и двойным рядом магнитов – для повышенного усилия и жесткости.
