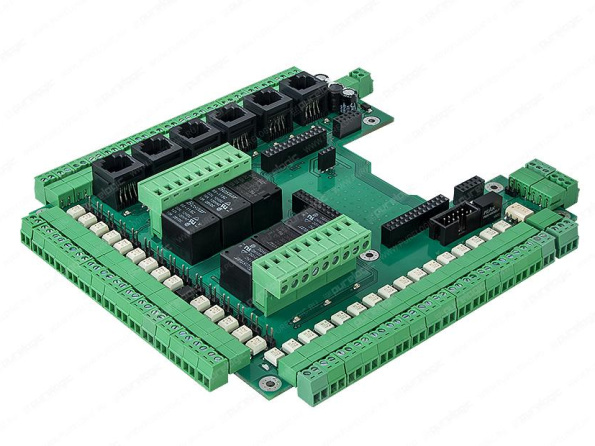

Новое поколение платы расширения PLCM-B1-G2
При создании современного станка с ЧПУ большое внимание уделяется выбору контроллера в соответствии с видами обработки. Контроллер ЧПУ должен обеспечивать простоту и удобство подключения периферийных устройств, иметь большое количество входов и выходов, поддерживать подключение различных датчиков, силовых и сигнальных модулей.
Компания Purelogic R&D предлагает PLCM-B1-G2 — плату расширения для ЧПУ Ethernet/USB контроллера PLCM-E3/E3p, которая позволяет оптимально задействовать все его входы и выходы. Модуль PLCM-B1-G2 обеспечивает управление любыми драйверами шаговых или серводвигателей с интерфейсом STEP/DIR/ENABLE. Модуль можно использовать для создания различных X-Y-Z координатных систем — фрезерных, плазменных станков с ЧПУ, этикеточного оборудования, граверов, лазерных резаков и т.д.
Основные возможности платы расширения PLCM-B1-G2:
• работа с ЧПУ программой PUMOTIX;
• использование одного питающего напряжения для питания всей схемы;
• система плавного запуска модуля;
• управление одновременно от 1 до 6 драйверами шаговых/серводвигателей. Драйверы подключаются через специальные разъемы (клеммные разъемы или разъемы типа RJ-45). Состояние сигналов управления индицируется светодиодами;
• 15 оптоизолированных входов для подключения концевых выключателей и кнопки E-STOP. Предусмотрено подключение внешних дублирующих светодиодов срабатывания оптовходов;
• 16 оптоизолированных выходов (открытый коллектор). Состояния выходов индицируются светодиодами;
• поддержка управления частотным преобразователем (регулировка оборотов шпинделя, конвертер ШИМ → напряжение) от ШИМ сигнала программы управления;
• управление 6 сильноточными реле 6А/220В для коммутации дополнительных устройств станка (шпинделя, помпы СОЖ или электровентилятора). Состояния реле индицируются светодиодами./li>
Важное отличие нового поколения PLCM-B1 — возможность управления внешними устройствами (частотными преобразователями, HMI панелями и т.д.) по изолированному интерфейсу RS485.
