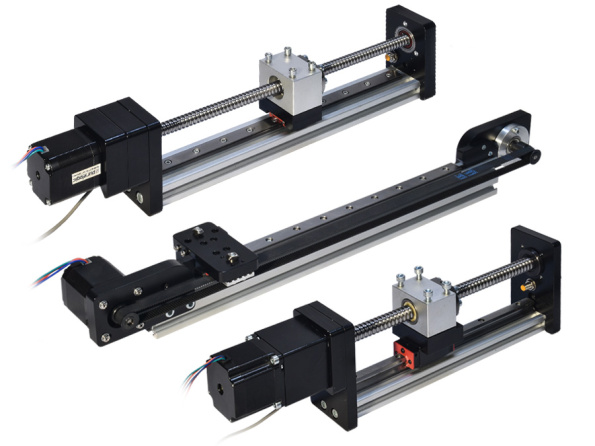

Новые серии модулей линейного перемещения PLLM-71, PLLM-72 и PLLM-73

Модули линейного перемещения предназначены для использования в системах автоматизации и станках ЧПУ при обработке материалов (сверление, гравировка, маркировка, резка и пр.), построении транспортных систем и манипуляторов. Также модули применяются в координатных столах и роботизированных комплексах.

Компания Purelogic R&D предлагает новые серии модулей линейного перемещения PLLM-71, PLLM-72 и PLLM-73. В качестве опорной базы модулей выступает алюминиевый профиль HXB2040E-6.

Универсальные модули серии PLLM-71 производятся на основе профильных рельсовых направляющих LHA GHR15 и ШВП 1605. Данные модули линейного перемещения совместимы с любыми электродвигателями с фланцем 57мм (NEMA23) и диаметром вала 8мм. Длина хода для модулей PLLM-71 составляет 100-1200 мм. В комплекте поставляются муфта типа BF, шаговый двигатель PL57H56-D8 и индуктивные концевые датчики.

Универсальные линейные модули PLLM-72 производятся на базе компактных рельсовых направляющих YTA MGW7-600 и ШВП 1204, поэтому максимальный ход перемещения для них не превышает 550 мм. Модули совместимы с любыми электродвигателями с фланцем 42 мм (NEMA17) и диаметром вала 8мм. В комплекте идут муфта типа BF, шаговый двигатель PL42H48-D5 и индуктивные концевые датчики.



Модули линейного перемещения PLLM-73, являющиеся разновидностью серии PLLM-70, созданной на основе ременной зубчатой передачи. Главное преимущество ременной передачи – это бесшумность работы и высокая скорость движения, а также экономичность по сравнению с использованием ШВП. Благодаря использованию ременной передачи удалось более чем на 30% облегчить конструкцию.
