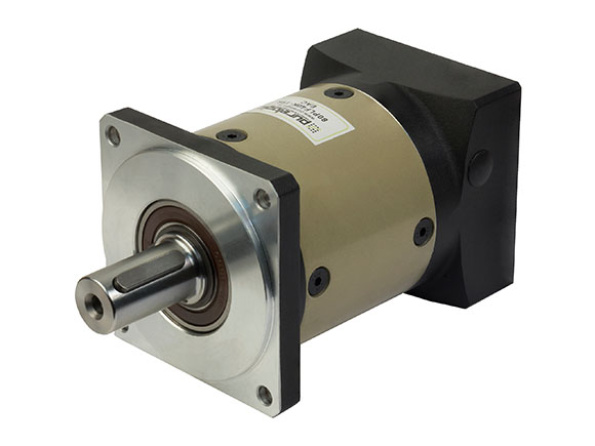

Планетарные редукторы серии PLF

Планетарный редуктор — это механизм, состоящий из одной или нескольких планетарных передач. Основной задачей планетарного редуктора является передача крутящего момента от двигателя к приводу с одновременным снижением скорости вращения валов и увеличением крутящего момента.

Планетарная передача состоит из следующих основных элементов:

• солнечная шестерня – расположена в центре планетарной передачи;
• сателлиты – несколько шестерней, расположенных в контакте с солнечной шестернёй;
• эпицикл (коронная шестерня) – зубчатое колесо с внутренним зубом, расположенное снаружи планетарной передачи, находится в зацеплении с сателлитами;
• водило – является соединительным элементом для сателлитов. На водиле установлены оси, на которых вращаются сателлиты.

Преимущества планетарных редукторов:

• большие передаточные числа;
• небольшой вес;
• относительная компактность;
• плавность хода;
• сниженный уровень шума;
• надежность.

Планетарные редукторы серии PLF являются высокоточным изделием, которые используются для уменьшения оборотов двигателя при одновременном увеличении момента на выходном валу.

Общие характеристики редукторов серии PLF:

• фланец от 40 мм до 160 мм;
• крутящий момент от 1.5 Н·м до 800 Н·м;
• передаточные числа от 3:1 до 100:1;
• номинальная скорость 3000 об/мин, максимальная скорость 4500 об/мин.

Планетарные редукторы серии PLF отличаются компактностью, экономичностью и удобством монтажа. Компания Purelogic R&D предлагает широкий ассортимент планетарных редукторов различных размеров для шаговых и серводвигателей.
