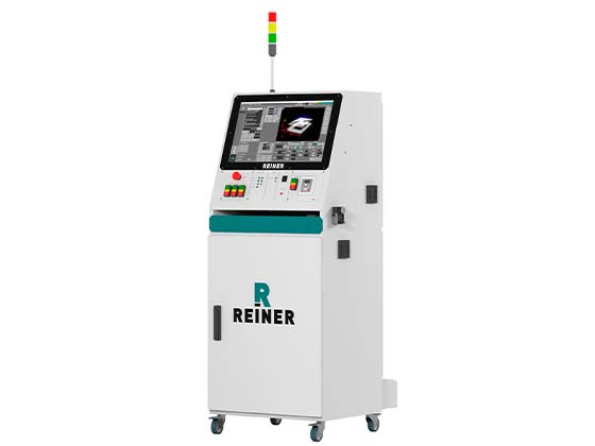

Стойки CNC86-2R для управления фрезерным станком с ЧПУ

Представляем нашу новую разработку — серию стоек CNC86-2R, предназначенных для управления фрезерными станками с ЧПУ. В зависимости от модификации, шкаф управления поддерживает подключение до пяти шаговых или сервошаговых двигателей и шпинделя мощностью до 5.5кВт. Управление двигателями осуществляется с помощью драйверов PLD1090S и PLDS880. Система работает под управлением программно-аппаратного комплекса PUMOTIX.

Стойки серии CNC-2R содержат в своем составе:

• контроллер перемещения PX1 с поддержкой до 6 осей станка с ЧПУ;
• модуль входов-выходов PLP-8T12-RS485;
• 3 драйвера PLD1090S для управления сервошаговыми или шаговыми двигателями;
• 1 или 2 драйвера PLDS880 для управления сервошаговыми или шаговыми двигателями;
• частотный преобразователь SUNFAR E550-4T0040B или 21967/V350-4T0055.

Стойки оснащены входами для подключения концевых датчиков, измерителей, датчиков контроля рабочей зоны, кнопки аварийной остановки и т. д. А также выходами для управления внешними электронными устройствами, например, магнитными пускателями, реле, клапанами или индикаторами. Возможна пользовательская настройка назначений входов/выходов.

Варианты модификации стоек управления:

• CNC86-2R4.0-M
Для фрезерного станка с ЧПУ со шпинделем мощностью от 3.2 кВт до 4.5кВт и напряжением питания 380VAC. Установлены драйверы для управления сервошаговыми двигателями: PLD1090S – 3шт. и PLDS880 - 1шт. Частотный преобразователь SUNFAR E550-4T0040B с номинальной мощностью 6.3кВт.

• CNC86-2R5.0-M
Для фрезерного станка с ЧПУ со шпинделем мощностью 5.5кВт и напряжением питания 220VAC. Установлены драйверы для управления сервошаговыми двигателями: PLD1090S – 3шт. и PLDS880 - 1шт. Частотный преобразователь SUNFAR 21967/V350-4T0055 с номинальной мощностью 8.6кВт.

• CNC86-2R4.0-MA
Для фрезерного станка с ЧПУ со шпинделем мощностью от 3.2 кВт до 4.5кВт и напряжением питания 380VAC. Поддерживает подключение системы автосмены инструмента. Установлены драйверы для управления сервошаговыми двигателями: PLD1090S – 3шт. и PLDS880 - 2шт. Частотный преобразователь SUNFAR E550-4T0040B с номинальной мощностью 6.3кВт.

• CNC86-2R4.0-W
Для фрезерного станка с ЧПУ со шпинделем мощностью от 3.2 кВт до 4.5кВт и напряжением питания 380VAC. Поддерживает подключение системы аспирации с номинальной мощностью 3кВт. Установлены драйверы для управления сервошаговыми двигателями: PLD1090S – 3шт. и PLDS880 - 1шт. Частотный преобразователь SUNFAR SUNFAR E550-4T0040B с номинальной мощностью 6.3кВт.

• CNC86-2R4.0-WA
Для фрезерного станка с ЧПУ со шпинделем мощностью от 3.2 кВт до 4.5кВт и напряжением питания 380VAC. Поддерживает подключение системы автосмены инструмента, а также подключение до 6 пневмораспределителей и системы аспирации с номинальной мощностью 3кВт. Установлены драйверы для управления сервошаговыми двигателями: PLD1090S – 3шт. и PLDS880 - 2 шт. Частотный преобразователь SUNFAR SUNFAR E550-4T0040B с номинальной мощностью 6.3кВт.

На все изделия предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru.
