Зубчатые рейки

Зубчатые рейки – это механические устройства, используемые для преобразования вращательного движения в линейное или наоборот. Обычно они являются частью более сложных систем и работают в сочетании с другими компонентами – зубчатыми колесами (шестернями). Специальный зубчатый профиль на поверхности рейки и колеса позволяет передавать движение и момент с минимальными потерями. Реечно-зубчатая передача находит применение в различных промышленных машинах и оборудовании, например, в станках с ЧПУ для точного перемещения рабочих инструментов или заготовок. Благодаря тому, что рейки изготавливают из высоколегированной стали, они могут использоваться при больших нагрузках и в умеренно агрессивных средах.

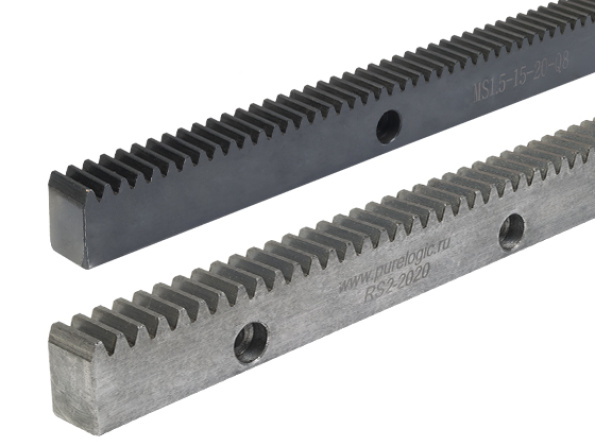

В интернет-магазине Purelogic представлен широкий ассортимент прямозубых и косозубых зубчатых реек. Прямозубые рейки устойчивы к загрязнениям и отличаются высокой нагрузочной способностью. Они хорошо подходят для станков, где основное усилие направлено вдоль оси подачи, как например, в сверлильных станках. Косозубые рейки обеспечивают более точное позиционирование и плавность движения, позволяют достичь высокой скорости перемещения рабочего узла. Выбор между прямозубыми и косозубыми зубчатыми рейками зависит от конкретных потребностей оборудования. Кроме того, при выборе зубчатой рейки обычно ориентируются на такой параметр, как модуль.

Модуль зубчатой рейки определяется размером и соотношением зубьев рейки и зубчатого колеса. Значение модуля влияет на точность и силу передачи момента. В зависимости от модуля рейки могут использоваться следующим образом:

1. Модуль 1 – является наиболее распространенным. Обычно рейки с модулем 1 используются в механизмах, где требуется высокая точность и надежность передачи движения, включая промышленные машины и оборудование.

2. Модуль 1.5 – применяется в оборудовании, где необходима средняя точность, но требуется большая мощность передачи момента, например, в автомобильных трансмиссиях и других тяжелых машинах.

3. Модуль 2 – зубчатые рейки с модулем 2 используются в еще более мощных механизмах, таких как конвейеры и оборудование для добычи и строительства.

4. Модуль 3 и выше – применяется в технике, где нужна передача высокого крутящего момента, но точность может быть не такой критичной. Эти рейки востребованы в тяжелой промышленности и механизмах, работающих в агрессивных условиях.

Для расчета зубчатых реек и зубчатых колес с учетом модуля можно использовать стандартную формулу:

Модуль = Диаметр колеса / Количество зубьев

Модуль участвует во всех расчетах, связанных с проектированием систем передач. Передачу строят таким образом, чтобы значение модуля совпадало с одним из значений, указанных в ГОСТ. Отталкиваясь от этого параметра, затем рассчитывают все множество других.

В большинстве случаев рейки необходимо стыковать. Как и все механические детали, рейки изготовлены с определенной погрешностью. При увеличении длины зубчатого полотна эта погрешность нарастает, а при стыковке становится еще больше. Поэтому для расчета системы вводятся понятия погрешности на длине перемещения и квалитета, т. е. класса точности. Классы точности для реек варьируются от Q4 до Q10, где, чем ниже индекс Q, тем выше точность. Ультрапрецизионные зубчатые рейки классов Q4 - Q6 используются в робототехнике и высокоточных станках с ЧПУ. Прецизионные рейки Q8 с погрешностью 0.08мм на 1000мм хода подходят для автоматизированного оборудования и лазерных и фрезерных станков с ЧПУ. Рейки класса Q10 с погрешностью 0.15/1000мм могут использоваться в раскроечных станках с ЧПУ плазменной/газовой резки, а также в подъемной, погрузочной технике.

На все изделия предоставляется гарантия и техническое сопровождение специалистов службы поддержки. Узнать стоимость, уточнить наличие товара, заказать доставку по России, в страны СНГ и зарубежья, можно по телефонам 8(800)555-63-74 (по РФ бесплатно) и +7(495)505-63-74 (для стран СНГ и зарубежья) или по электронной почте: info@purelogic.ru.
